美國1000公里騎行 自行車數字制造之旅
2017年初,3D打印服務商Sculpteo曾發起一項自行車數字制造計劃,利用3D打印技術制造自行車盡可能多的零件,并且進行長距離騎行來檢驗自行車的性能。最終這輛Sculpteo自行車在2017年美國CES展會上展出,并由車手從拉斯維加斯展會現場騎行至舊金山Sculpteo工廠,行程超過1000公里。

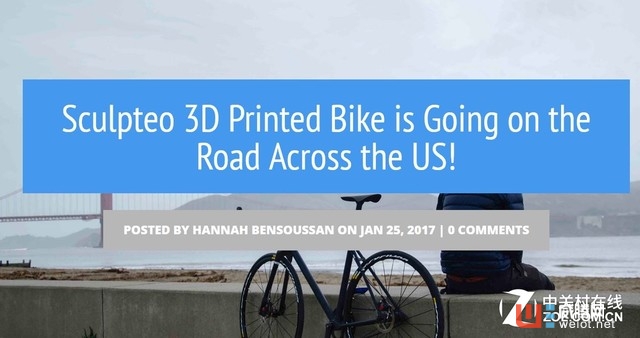

Sculpteo 3D打印自行車1000公里騎行計劃

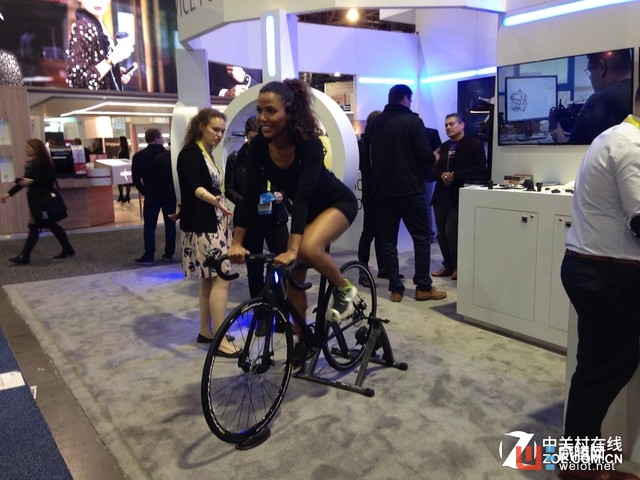

2017年美國CES展會現場

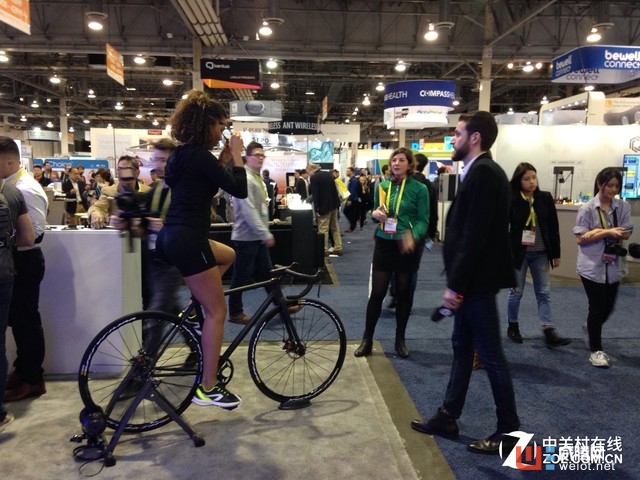

Sculpteo 3D打印自行車展出中
Sculpteo自行車由該公司的兩名工業設計師亞歷山大.奧賽蒂和彼得.萬德爾卡設計,70%的零部件則是由Sculpteo線上數字制造服務生產的,也就是3D打印出來的。整車生產成本不到4000美元,與市場上的公路車成本基本持平。

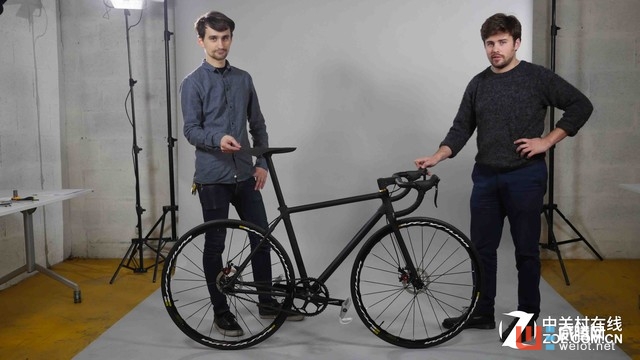

兩名設計師亞歷山大.奧賽蒂和彼得.萬德爾卡與3D打印自行車

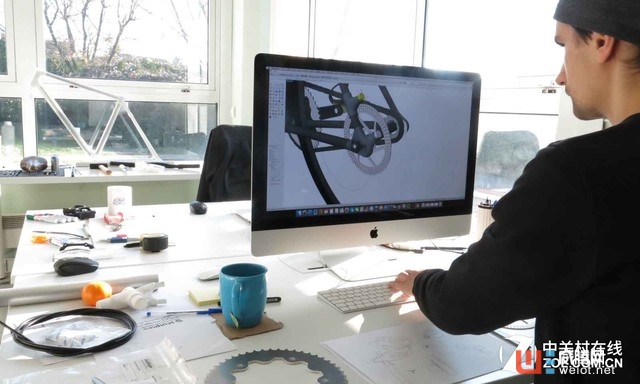

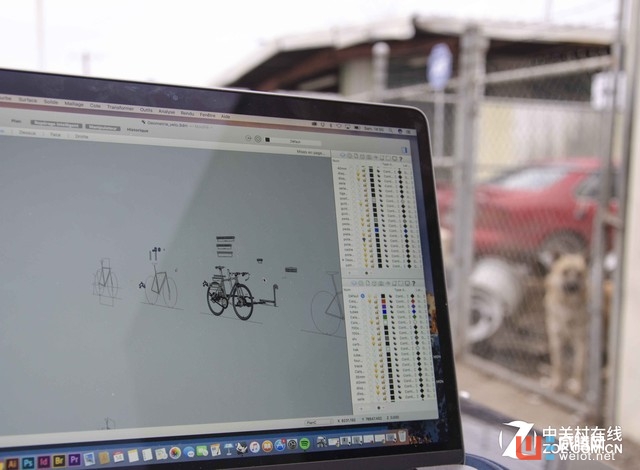

配件數字化設計與制造

從美國拉斯維加斯到舊金山的騎行路線
接下來就是最精彩的時刻,兩位設計師騎著他們親手設計的3D打印自行車騎行超過1000公里,并且全程記錄騎行的過程;與此同時也觀察3D打印零部件的性能,包括受力情況、耐寒度、耐濕情況等等。當某些零件性能不足而損壞時,兩位設計師了解到第一手資料并調整設計和材質,從而利用數字制造技術生產出接近最佳的自行車零配件。

路途上的騎行環境

路途上的騎行環境

路途上的騎行環境

路途上的騎行環境

路途上的騎行環境

清潔自行車也是騎行的一部分

自行車本身并不重

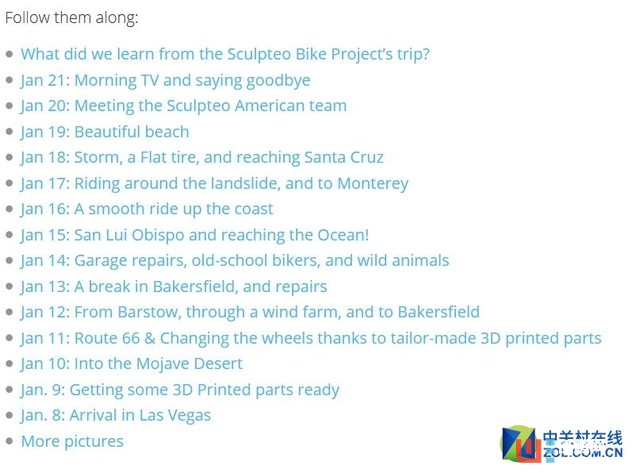

兩名設計師的騎行日記

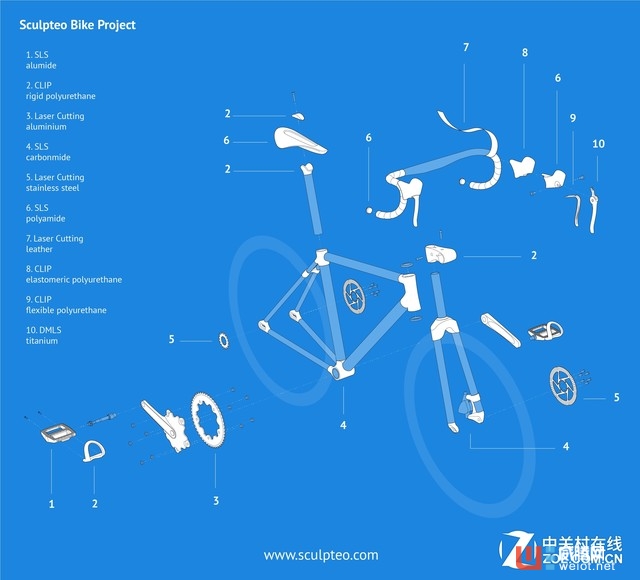

再回到3D打印的自行車本身上。它的腳踏是鋁合金材質SLS 3D打印的,腳踏、車座、握把等的連接件是剛性PU(聚氨酯)材質CLIP 3D打印的,自行車架和輪圈的連接件則采用了SLS 3D打印碳纖材料制成,剎車部件則是DMLS直接燒結鈦合金、CLIP 3D打印柔性PU、CLIP 3D打印人造橡膠PU然后拼裝制成,腳踏和其它的一些剎車組件則采用SLS 激光燒結尼龍制作。自行車腳踏曲柄是鋁合金激光切割技術,握把套則是皮革激光切割技術。

Sculpteo自行車的3D打印零件
而整個行程也證明了Sculpteo數字制造自行車的成功。3D打印不僅能制造概念產品或部件原型,而且真正能夠制造最終產品。對于設計師和工程師而言,這項技術的好處更加顯而易見:在體驗產品的過程中就能夠發現不足,及時調整設計或性能,立刻改進。

旅途中修改自行車設計
